BOSCH Außeneinheit CS3800iAW 4 O-S Baureihe CS3800iAW, 804x1150x500mm 8755000546 BOSCH Außeneinheit CS3800iAW 4 O-S Baureihe CS3800iAW, 804x1150x500mmGerätebeschreibung: - Außenaufgestellte Luft-Wasser Wärme-   pumpe in Monoblock-Ausführung - Natürliches Kältemittel R290 (Propan)   mit äußerst geringem Treibhauspoten-   tial - Attraktives Preis-Leistungsverhältnis   mit Fokus auf den Einsatz im Bestand   oder Neubau - Hohe Effizienz im Heiz- und Warmwas-   serbetrieb für niedrige Betriebskosten - Durch maximale Vorlauftemperaturen von   bis zu 75grdC auch optimal für den   Einsatz im Bestand geeignet - Heizen, Kühlen und Warmwasserbereitung   serienmäßig integriert - Besonders servicefreundlich durch   geräumige Bauweise Ausstattung: - Integrietes Heizkabel für Kondensat-   wanne - Automatischer Entlüfter - Frostschutzventil - Anschluss für zusätzliches Heizkabel   für Kondensatablauf - Vormontierte Tragegurte Produkttyp: CS3800iAW 4 O-S *Allgemeine Daten Farbe: Weiß Min. Umgebungstemperatur: 15 grdC Max. Umgebungstemperatur: 75 grdC *Betriebsangaben: Heizung Heizleistung A7/W35 (EN 14511): 3,4 kW COP A7/W35 (EN 14511): 4,99 Heizleistung A2/W35 (EN 14511): 2,93 kW COP A2/W35 (EN 14511): 4,2 Max. Heizleistung A-7/W35: 3,95 Heizleistung A-7/W35 (EN 14511): 3,43 kW COP A-7/W35 (EN 14511): 3,25 Max. Heizleistung A-7/W55: 4,14 SCOP mittleres Klima (Vorlauftemperatur 55 grdC): 3,51 SCOP mittleres Klima (Vorlauftemperatur 35 grdC): 4,99 Nenn-Luftvolumenstrom: 3510 m3/h *Betriebsangaben: Kühlung Kühlleistung A35/W18 (EN 14511): 3,9 kW EER A35/W18 (EN 14511): 4,45 Kühlleistung A35/W7 (EN 14511): 3,1 kW EER A35/W7 (EN 14511): 3,33 *Elektrische Daten Nennspannung 1: 230 V Elektrische Frequenz: 50 Hz Anschlussart 1: 1/N/PE Schutzart (EN 60529): IPX4 IP Max. elektrischem Leistungsaufnahme (1-phasig): 1,7 kW Höhe: 804 mm Breite: 1150 mm Tiefe: 500 mm Nettogewicht: 111 kg *EU-Richtlinie für Energieeffizienz Energieeffizienzklasse: A++ Energieeffizienzklasse (Niedertemperaturanwendung): A+++ Energieeffizienzklassen-Spektrum: A+++ -> D Nennwärmeleistung (durchschnittliche Klimaverhältnisse): 4 kW Nennwärmeleistung (Niedertemperaturanwendung, durch- schnittliche Klimaverhältnisse): 4 kW Jahreszeitbedingte Raumheizungs-Energie- effizienz (durchschnittliche Klimaverhältnisse): 138 % Jahreszeitbedingte Raumheizungs-Energie- effizienz (Niedertemperaturanwendung, durchschnittliche Klimaverhältnisse): 196 % Jährlicher Energieverbrauch (durch- schnittliche Klimaverhältnisse): 2354 kWh Jährlicher Energieverbrauch (Niedertemperaturanwendung, durch- schnittliche Klimaverhältnisse): 1699 kWh Schallleistungspegel außen nach ErP: 48 dB(A) Schallleistungspegel bei geräuscharmem Betrieb: 48,8 dB(A) *Angaben in Bezug auf EU F-GAS Verordnung 517/2014 Umwelttechnischer Hinweis: Nein Kältemitteltyp: R290 Treibhauspotential des Kältemittels (GWP): 0 kgCO2-eq Kältemittel-Füllmenge: 1,13 kg CO2-Äquivalent der Kältemit- tel-Füllmenge: 0 toCO2-eq Bauart des Kältekreises: Hermetisch geschlossen Nennwärmeleistung A-7/W55 grdC: 4,14 Hersteller: Bosch Thermotechnik GmbH Bestell-Nr.: 8755000546

BOSCH Außeneinheit CS3800iAW 7 O-S Baureihe CS3800iAW, 804x1150x500mm Gerätebeschreibung: - Außenaufgestellte Luft-Wasser Wärme-   pumpe in Monoblock-Ausführung - Natürliches Kältemittel R290 (Propan)   mit äußerst geringem Treibhauspoten-   tial - Attraktives Preis-Leistungsverhältnis   mit Fokus auf den Einsatz im Bestand   oder Neubau - Hohe Effizienz im Heiz- und Warmwas-   serbetrieb für niedrige Betriebskosten - Durch maximale Vorlauftemperaturen von   bis zu 75grdC auch optimal für den   Einsatz im Bestand geeignet - Heizen, Kühlen und Warmwasserbereitung   serienmäßig integriert - Besonders servicefreundlich durch   geräumige Bauweise Ausstattung: - Integriertes Heizkabel für Kondensat-   wanne - Automatischer Entlüfter - Frostschutzventil - Anschluss für zusätzliches Heizkabel   für Kondensatablauf - Vormontierte Tragegurte Produkttyp: CS3800iAW 7 O-S *Allgemeine Daten Farbe: Weiß Min. Umgebungstemperatur: -23 grdC Max. Umgebungstemperatur: 46 grdC *Betriebsangaben: Heizung Heizleistung A7/W35 (EN 14511): 6,28 kW COP A7/W35 (EN 14511): 4,41 Min. Heizleistung A2/W35 nach EN 14511: 2,28 kW Heizleistung A2/W35 (EN 14511): 4,54 kW COP A2/W35 (EN 14511): 4,19 Max. Heizleistung A-7/W35: 6,96 Heizleistung A-7/W35 (EN 14511): 5,91 kW COP A-7/W35 (EN 14511): 3,05 Max. Heizleistung A-7/W55: 6,91 kW COP A-7/W55 (EN 14511): 2,05 SCOP mittleres Klima (Vorlauftemperatur 55 grdC): 3,67 SCOP mittleres Klima (Vorlauftemperatur 35 grdC): 4,96 Nenn-Luftvolumenstrom: 3679 m3/h *Betriebsangaben: Kühlung Kühlleistung A35/W18 (EN 14511): 6,17 kW EER A35/W18 (EN 14511): 3,76 Kühlleistung A35/W7 (EN 14511): 4,6 kW EER A35/W7 (EN 14511): 3 *Elektrische Daten Nennspannung 1: 230 V Elektrische Frequenz: 50 Hz Anschlussart 1: 1/N/PE Schutzart (EN 60529): IPX4 IP Max. elektrischem Leistungsaufnahme (1-phasig): 3,2 kW Höhe: 804 mm Breite: 1151 mm Tiefe: 635 mm Nettogewicht: 111 kg *EU-Richtlinie für Energieeffizienz Energieeffizienzklasse: A++ Energieeffizienzklasse (Niedertemperaturanwendung): A+++ Energieeffizienzklassen-Spektrum: A+++ -> D Nennwärmeleistung (durchschnittliche Klimaverhältnisse): 8 kW Nennwärmeleistung (Niedertemperaturanwendung, durch- schnittliche Klimaverhältnisse): 8 kW Jahreszeitbedingte Raumheizungs-Energie- effizienz (durchschnittliche Klimaverhältnisse): 144 % Jahreszeitbedingte Raumheizungs-Energie- effizienz (Niedertemperaturanwendung, durchschnittliche Klimaverhältnisse): 195 % Jährlicher Energieverbrauch (durch- schnittliche Klimaverhältnisse): 4504 kWh Jährlicher Energieverbrauch (Niedertemperaturanwendung, durch- schnittliche Klimaverhältnisse): 3334 kWh Schallleistungspegel außen nach ErP: 48 dB(A) Schallleistungspegel bei geräuscharmem Betrieb: 50,7 dB(A) *Angaben in Bezug auf EU-F-Gas Verordnung 2024/573 Umwelttechnischer Hinweis: Nein Kältemitteltyp: R290 Treibhauspotential des Kältemittels (GWP): 0 kgCO2-eq Kältemittel-Füllmenge: 1,13 kg CO2-Äquivalent der Kältemit- tel-Füllmenge: 0 toCO2-eq Bauart des Kältekreises: Hermetisch geschlossen Hersteller: Bosch Thermotechnik GmbH Bestell-Nr.: 8755000548

Luft/Wasser-Wärmepumpe CS3800iAW AWEi Inneneinheit wandhängend 8738218571BOSCH Luft/Wasser-Wärmepumpe CS3800iAW AWEi Inneneinheit wandhängendGerätebeschreibung: - Flexible wandhängende Inneneinheit zur   Kombination mit externen Puffer- und   Warmwasserspeicher - Besonders kompakte und flexibele Mon-   tage - Integriertes Farb-Touchbedienfeld UI   800 für intuitive Inbetriebnahme und   Bedienung - Internet- und Funkmodul Connect-Key   K40 RF im Lieferumfang - Schnelle & Einfache Softwareupdates   der Geräteelektronik über das K 40 RF   Gateway und der EasyService App Ausstattung: - 5 Zoll Farb-Tochbedienfeld UI 800 - Umschaltventil Heizen / Warmwasser - Heizkreispumpe für Primärkreis - 9kW elektrischer Zuheizer - Sicherheitsventil und manuelle Entlüf-   ter -  Manometer und Drucksensor Produkttyp: AWEi *Allgemeine Daten Farbe: Weiß *Betriebsangaben: Heizung Max. Vorlauftemperatur: 75 grdC *Betriebsangaben: Warmwasser *Elektrische Daten Nennspannung 1: 230 V Nennspannung 2: 400 V Elektrische Frequenz: 50 Hz Anschlussart 1: 1/N/PE Anschlussart 2: 3/N/PE Schutzart (EN 60529): IPX1 IP Zuheizerleistung (1-phasig): 6 kW Zuheizerleistung (3-phasig): 9 kW Max. elektrischem Leistungsaufnahme (1-phasig): 6,2 kW Max. elektrischem Leistungsaufnahme (3-phasig): 9,2 kW Höhe: 741,1 mm Breite: 400 mm Tiefe: 296,8 mm Nettogewicht: 20,5 kg *Anschlüsse *EU-Richtlinie für Energieeffizienz Energiespektrum DHW: A+ -> F Klasse des Temperaturreglers: II Beitrag des Temperaturreglers zur jahreszeitbedingten Raumheizungs-Ener- gieeffizienz: 2,0 % Hersteller: Bosch Thermotechnik GmbH Bestell-Nr.: 8738218571 VerwendungshinweisEin Magnetit-/ Schlammabscheider muss in allen Anlagen (Neubau und Bestand) im Rücklauf vom Heizsystem zur Inneneinheit installiert werden! Absperrhahn mit Schmutzfilter im Lieferumfang. Muss im Rücklauf zwischen Innen- und Außeneinheit montiert werden Vorlauffühler T0 im Lieferumfang Warmwasserfühler TW1 (TW2) müssen separat bestellt werden

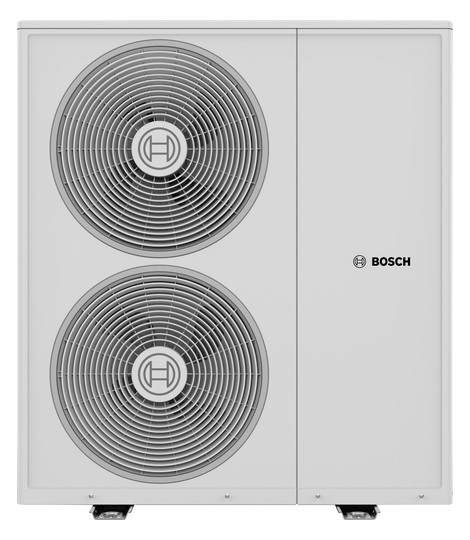

BOSCH Luft/Wasser-WP-Außeneinheit CS3800i AW 10 O-T Gerätebeschreibung: - Außenaufgestellte Luft-Wasser Wärme-   pumpe in Monoblock-Ausführung - Natürliches Kältemittel R290 (Propan)   mit äußerst geringem Treibhauspoten-   tial - Attraktives Preis-Leistungsverhältnis   mit Fokus auf den Einsatz im Bestand   oder Neubau - Hohe Effizienz im Heiz- und Warmwas-   serbetrieb für niedrige Betriebskosten - Durch maximale Vorlauftemperaturen von   bis zu 75grdC auch optimal für den   Einsatz im Bestand geeignet - Heizen, Kühlen und Warmwasserbereitung   serienmäßig integriert - Besonders servicefreundlich durch   geräumige Bauweise Ausstattung: - Integriertes Heizkabel für Kondensat-   wanne - Automatischer Entlüfter - Frostschutzventil - Anschluss für zusätzliches Heizkabel   für Kondensatablauf - Vormontierte Tragegurte Produkttyp: CS3800iAW 10 O-T *Allgemeine Daten Farbe: Weiß Min. Umgebungstemperatur: -23 grdC Max. Umgebungstemperatur: 46 grdC *Betriebsangaben: Heizung Heizleistung A7/W35 (EN 14511): 9,1 kW COP A7/W35 (EN 14511): 4,73 Min. Heizleistung A2/W35 nach EN 14511: 4 kW Heizleistung A2/W35 (EN 14511): 8,24 kW COP A2/W35 (EN 14511): 3,82 Max. Heizleistung A-7/W35: 10,32 Heizleistung A-7/W35 (EN 14511): 9,08 kW COP A-7/W35 (EN 14511): 3,19 Max. Heizleistung A-7/W55: 10 kW COP A-7/W55 (EN 14511): 2,2 SCOP mittleres Klima (Vorlauftemperatur 55 grdC): 3,92 SCOP mittleres Klima (Vorlauftemperatur 35 grdC): 5,01 Nenn-Luftvolumenstrom: 6040 m3/h *Betriebsangaben: Kühlung Kühlleistung A35/W18 (EN 14511): 8,2 kW EER A35/W18 (EN 14511): 4,35 Kühlleistung A35/W7 (EN 14511): 5,78 kW EER A35/W7 (EN 14511): 3,15 *Elektrische Daten Nennspannung 2: 400 V Elektrische Frequenz: 50 Hz Anschlussart 2: 3/N/PE Schutzart (EN 60529): IPX4 IP Max. elektrischem Leistungsaufnahme (3-phasig): 4,5 kW Höhe: 1304 mm Breite: 1151 mm Tiefe: 635 mm Nettogewicht: 159 kg *EU-Richtlinie für Energieeffizienz Energieeffizienzklasse: A+++ Energieeffizienzklasse (Niedertemperaturanwendung): A+++ Energieeffizienzklassen-Spektrum: A+++ -> D Nennwärmeleistung (durchschnittliche Klimaverhältnisse): 10 kW Nennwärmeleistung (Niedertemperaturanwendung, durch- schnittliche Klimaverhältnisse): 10 kW Jahreszeitbedingte Raumheizungs-Energie- effizienz (durchschnittliche Klimaverhältnisse): 154 % Jahreszeitbedingte Raumheizungs-Energie- effizienz (Niedertemperaturanwendung, durchschnittliche Klimaverhältnisse): 197 % Jährlicher Energieverbrauch (durch- schnittliche Klimaverhältnisse): 5277 kWh Jährlicher Energieverbrauch (Niedertemperaturanwendung, durch- schnittliche Klimaverhältnisse): 4123 kWh Schallleistungspegel außen nach ErP: 49 dB(A) Schallleistungspegel bei geräuscharmem Betrieb: 53 dB(A) *Angaben in Bezug auf EU-F-Gas Verordnung 2024/573 Umwelttechnischer Hinweis: Nein Kältemitteltyp: R290 Treibhauspotential des Kältemittels (GWP): 0 kgCO2-eq Kältemittel-Füllmenge: 1,365 kg CO2-Äquivalent der Kältemit- tel-Füllmenge: 0 toCO2-eq Bauart des Kältekreises: Hermetisch geschlossen Hersteller: Bosch Thermotechnik GmbH Bestell-Nr.: 8755000551

BOSCH Luft/Wasser-WP-Außeneinheit CS3800i AW 13 O-T Gerätebeschreibung: - Außenaufgestellte Luft-Wasser Wärme-   pumpe in Monoblock-Ausführung - Natürliches Kältemittel R290 (Propan)   mit äußerst geringem Treibhauspoten-   tial - Attraktives Preis-Leistungsverhältnis   mit Fokus auf den Einsatz im Bestand   oder Neubau - Hohe Effizienz im Heiz- und Warmwas-   serbetrieb für niedrige Betriebskosten - Durch maximale Vorlauftemperaturen von   bis zu 75grdC auch optimal für den   Einsatz im Bestand geeignet - Heizen, Kühlen und Warmwasserbereitung   serienmäßig integriert - Besonders servicefreundlich durch   geräumige Bauweise Ausstattung: - Integriertes Heizkabel für Kondensat-   wanne - Automatischer Entlüfter - Frostschutzventil - Anschluss für zusätzliches Heizkabel   für Kondensatablauf - Vormontierte Tragegurte Produkttyp: CS3800iAW 13 O-T *Allgemeine Daten Farbe: Weiß Min. Umgebungstemperatur: -23 grdC Max. Umgebungstemperatur: 46 grdC *Betriebsangaben: Heizung Heizleistung A7/W35 (EN 14511): 11,05 kW COP A7/W35 (EN 14511): 4,46 Min. Heizleistung A2/W35 nach EN 14511: 4,01 kW Heizleistung A2/W35 (EN 14511): 8,83 kW COP A2/W35 (EN 14511): 3,77 Max. Heizleistung A-7/W35: 12,81 Heizleistung A-7/W35 (EN 14511): 10,96 kW COP A-7/W35 (EN 14511): 2,99 Max. Heizleistung A-7/W55: 13,06 kW COP A-7/W55 (EN 14511): 2 SCOP mittleres Klima (Vorlauftemperatur 55 grdC): 3,88 SCOP mittleres Klima (Vorlauftemperatur 35 grdC): 5,04 Nenn-Luftvolumenstrom: 6509 m3/h *Betriebsangaben: Kühlung Kühlleistung A35/W18 (EN 14511): 9 kW EER A35/W18 (EN 14511): 4 Kühlleistung A35/W7 (EN 14511): 6,69 kW EER A35/W7 (EN 14511): 3,2 *Elektrische Daten Nennspannung 2: 400 V Elektrische Frequenz: 50 Hz Anschlussart 2: 3/N/PE Schutzart (EN 60529): IPX4 IP Max. elektrischem Leistungsaufnahme (3-phasig): 6 kW Höhe: 1304 mm Breite: 1151 mm Tiefe: 635 mm Nettogewicht: 159 kg *EU-Richtlinie für Energieeffizienz Energieeffizienzklasse: A+++ Energieeffizienzklasse (Niedertemperaturanwendung): A+++ Energieeffizienzklassen-Spektrum: A+++ -> D Nennwärmeleistung (durchschnittliche Klimaverhältnisse): 13 kW Nennwärmeleistung (Niedertemperaturanwendung, durch- schnittliche Klimaverhältnisse): 13 kW Jahreszeitbedingte Raumheizungs-Energie- effizienz (durchschnittliche Klimaverhältnisse): 152 % Jahreszeitbedingte Raumheizungs-Energie- effizienz (Niedertemperaturanwendung, durchschnittliche Klimaverhältnisse): 199 % Jährlicher Energieverbrauch (durch- schnittliche Klimaverhältnisse): 6653 kWh Jährlicher Energieverbrauch (Niedertemperaturanwendung, durch- schnittliche Klimaverhältnisse): 5122 kWh Schallleistungspegel außen nach ErP: 51 dB(A) Schallleistungspegel bei geräuscharmem Betrieb: 53,5 dB(A) *Angaben in Bezug auf EU-F-Gas Verordnung 2024/573 Umwelttechnischer Hinweis: Nein Kältemitteltyp: R290 Treibhauspotential des Kältemittels (GWP): 0 kgCO2-eq Kältemittel-Füllmenge: 1,365 kg CO2-Äquivalent der Kältemit- tel-Füllmenge: 0 toCO2-eq Bauart des Kältekreises: Hermetisch geschlossen Hersteller: Bosch Thermotechnik GmbH Bestell-Nr.: 8738218798

BOSCH Luft/Wasser-WP-Außeneinheit CS3800i AW 6 O-S  Gerätebeschreibung: - Außenaufgestellte Luft-Wasser Wärme-   pumpe in Monoblock-Ausführung - Natürliches Kältemittel R290 (Propan)   mit äußerst geringem Treibhauspoten-   tial - Attraktives Preis-Leistungsverhältnis   mit Fokus auf den Einsatz im Bestand   oder Neubau - Hohe Effizienz im Heiz- und Warmwas-   serbetrieb für niedrige Betriebskosten - Durch maximale Vorlauftemperaturen von   bis zu 75grdC auch optimal für den   Einsatz im Bestand geeignet - Heizen, Kühlen und Warmwasserbereitung   serienmäßig integriert - Besonders servicefreundlich durch   geräumige Bauweise Ausstattung: - Integriertes Heizkabel für Kondensat-   wanne - Automatischer Entlüfter - Frostschutzventil - Anschluss für zusätzliches Heizkabel   für Kondensatablauf - Vormontierte Tragegurte Produkttyp: CS3800iAW 6 O-S *Allgemeine Daten Farbe: Weiß Min. Umgebungstemperatur: -23 grdC Max. Umgebungstemperatur: 46 grdC *Betriebsangaben: Heizung Heizleistung A7/W35 (EN 14511): 5,01 kW COP A7/W35 (EN 14511): 4,83 Min. Heizleistung A2/W35 nach EN 14511: 2,27 kW Heizleistung A2/W35 (EN 14511): 3,9 kW COP A2/W35 (EN 14511): 4,19 Max. Heizleistung A-7/W35: 5,91 Heizleistung A-7/W35 (EN 14511): 4,93 kW COP A-7/W35 (EN 14511): 3,12 Max. Heizleistung A-7/W55: 5,51 kW COP A-7/W55 (EN 14511): 2,21 SCOP mittleres Klima (Vorlauftemperatur 55 grdC): 3,64 SCOP mittleres Klima (Vorlauftemperatur 35 grdC): 4,98 Nenn-Luftvolumenstrom: 3510 m3/h *Betriebsangaben: Kühlung Kühlleistung A35/W18 (EN 14511): 5,04 kW EER A35/W18 (EN 14511): 4,12 Kühlleistung A35/W7 (EN 14511): 3,73 kW EER A35/W7 (EN 14511): 3,21 *Elektrische Daten Nennspannung 1: 230 V Elektrische Frequenz: 50 Hz Anschlussart 1: 1/N/PE Schutzart (EN 60529): IPX4 IP Max. elektrischem Leistungsaufnahme (1-phasig): 2,4 kW Höhe: 804 mm Breite: 1151 mm Tiefe: 635 mm Nettogewicht: 111 kg *EU-Richtlinie für Energieeffizienz Energieeffizienzklasse: A++ Energieeffizienzklasse (Niedertemperaturanwendung): A+++ Energieeffizienzklassen-Spektrum: A+++ -> D Nennwärmeleistung (durchschnittliche Klimaverhältnisse): 6 kW Nennwärmeleistung (Niedertemperaturanwendung, durch- schnittliche Klimaverhältnisse): 6 kW Jahreszeitbedingte Raumheizungs-Energie- effizienz (durchschnittliche Klimaverhältnisse): 143 % Jahreszeitbedingte Raumheizungs-Energie- effizienz (Niedertemperaturanwendung, durchschnittliche Klimaverhältnisse): 196 % Jährlicher Energieverbrauch (durch- schnittliche Klimaverhältnisse): 3406 kWh Jährlicher Energieverbrauch (Niedertemperaturanwendung, durch- schnittliche Klimaverhältnisse): 2490 kWh Schallleistungspegel außen nach ErP: 48 dB(A) Schallleistungspegel bei geräuscharmem Betrieb: 50 dB(A) *Angaben in Bezug auf EU-F-Gas Verordnung 2024/573 Umwelttechnischer Hinweis: Nein Kältemitteltyp: R290 Treibhauspotential des Kältemittels (GWP): 0 kgCO2-eq Kältemittel-Füllmenge: 1,13 kg CO2-Äquivalent der Kältemit- tel-Füllmenge: 0 toCO2-eq Bauart des Kältekreises: Hermetisch geschlossen Hersteller: Bosch Thermotechnik GmbH Bestell-Nr.: 8755000547
