Zehnder Kühleinheit ComfoClime 36 Zur Vortemperierung und Entfeuchtung der Außenluft im Sommer, Kühlleistung 2,5 kW, passend zu ComfoAir Q600 ST Enthalpie. Luftverteilsystem und Auslässe müssen für eine Luftmenge von mind. 315 m3/h bei Nennlüftung ausgelegt sein. Wahlweise als rechte oder linke Geräteausführung einsetzbar. Abmessungen: 721 x 840 x 575 mm (B x H x T) Kühleinheit ComfoClime 36   Erforderliches Zubehör: Montagesockel Artikelnummer: 471420020 Lüftungsgerät Q 600   Die Kühleinheit ComfoClime Cool wurde speziell für den Einbau in energieeffizienten Gebäuden entwickelt. An heißen Sommertagen kommt es in solchen Gebäuden oft zu Überhitzungen und damit zu einem unangenehmen Raumklima. Dies kann nächtliche Schlafstörungen und erhöhte Gesundheitsrisiken mit sich bringen. Zehnder ComfoClime Cool verhindert Überhitzungen und sorgt automatisch für ein optimales Raumklima. Dabei passt sich die Wärmepumpe dank Inverter-Technologie an den jeweiligen Leistungsbedarf an, dadurch wird der Wirkungsgrad maximiert und der Stromverbrauch minimiert. In Verbindung mit einem Lüftungsgerät Zehnder ComfoAir Q sorgt es stets für wohltemperierte, gefilterte, frische und entfeuchtete Luft im Gebäude. Im Winter kann es zusätzlich zur Unterstützung der vorhandenen Heizungsanlage verwendet werden, indem es die Zuluft auf eine angenehme Temperatur vorwärmt. Zehnder ComfoClime Cool kombiniert die „passive“ Energierückgewinnung des Komfortlüftungsgerätes Zehnder ComfoAir Q mit dem „aktiven“ Beitrag einer reversiblen Luft/Luft-Wärmepumpe. Das Gerät ist eine ideale Lösung für Neuinstallationen, aber auch für die Nachrüstung von bestehenden Lüftungsanlagen mit Zehnder ComfoAir Q-Lüftungsgeräten. Zehnder ComfoClime Cool gibt es in zwei Ausführungen: ComfoClime Cool 24 und ComfoClime Cool 36. Zehnder ComfoClime Cool 24 kann mit den Komfort-Lüftungsgeräten Zehnder ComfoAir Q350 oder Q450 kombiniert werden. Diese Ausführung ermöglicht die Temperaturregelung und die Entfeuchtung der Zuluft zwischen 200 m³/h und 400 m³/h bei einem Außendruck von 200 Pa für ein maximales Wohlfühlklima. Wiederum der Zehnder ComfoClime Cool 36 lässt sich mit dem Komfort-Lüftungsgerät Zehnder ComfoAir Q600 ST kombinieren, diese Ausführung kann bei einer externen Pressung von 200 Pa eine Volumenstromleistung zwischen 315 m³/h und 600 m³/h erbringen. Die Wärmepumpe wird mit dem leistungsstarken Kältemittel R32 betrieben.     Die gesamte Anlage muss auf dem Fussboden aufgestellt werden. Das Zehnder ComfoAir Q wird auf einem Sockel positioniert (der Sockel ist separat zu bestellen). Die Kühleinheit Zehnder ComfoClime Cool 36 wird direkt auf das Lüftungsgerät Zehnder ComfoAir Q600 angeschlossen. Hierfür wird der mitgelieferte Adapter oben auf dem Lüftungsgerät positioniert. So kann die Kühleinheit Zehnder ComfoClime Cool 36 einfach platziert werden. Eine ComfoNET-Schnittstelle ermöglicht die Kommunikation der Regelung mit dem Lüftungsgerät. Die Verankerung an der Wand mittels des mitgelieferten Befestigungsbügels ist unbedingt erforderlich (Kipp- schutz im Zusammenhang mit der Sicherheit bei Inspektions-/Wartungsarbeiten). Details siehe Montageanleitung. Achtung! Eine Wandmontage oder seitliche Platzierung neben dem Zehnder ComfoAir Q ist nicht möglich!   Installationsbedingungen Die Anlage muss folgenden Bedingungen entsprechen: ■ Der Aussenluftkanal bis zum Gerät und der Fortluftkanal müssen dampfdicht isoliert werden. Auf diese Weise kann sich an der Aussenseite des Kanals kein Kondenswasser bilden. ■ Auch der Zuluftkanal in der Wohnung muss dampfdicht isoliert werden. Aufgrund von Kälteverlusten in den Kanälen empfehlen wir daher, auch die Zufuhrkanäle thermisch zu isolieren. ■ An das System darf auf keinen Fall eine Motor- Dampfabzugshaube angeschlossen werden. ■ Die Luftleitungsanschlüsse müssen einen Durchmesser von mindestens 180 mm aufweisen. Um die höchste Effizienz zu erreichen, empfiehlt sich ein weiterführender Rohrdurchmesser von 200 mm mit der entsprechend ausgelegten Anzahl an Abluft- und Zuluft-Auslässen. Zudem ist zu beachten, dass die Aussen- und Fortluftleitungen bzw. Öffnungen entsprechend ausgelegt sind. ■ Im Gebäude muss ein effektiver Sonnenschutz (Markisen, Storen) vorhanden sein. ■ Anzahl und Grösse der Auslässe müssen für eine Luftvolumen von mind. 315 m3/h geplant werden.     Am Kondensatanschluss muss bauseitig ein Siphon mit einer Mindest-Sperrwasserhöhe von 100 mm angeschlossen werden 1 Achtung: Das Gerät darf nicht direkt an den bauseitigen Ablauf angeschlossen werden!

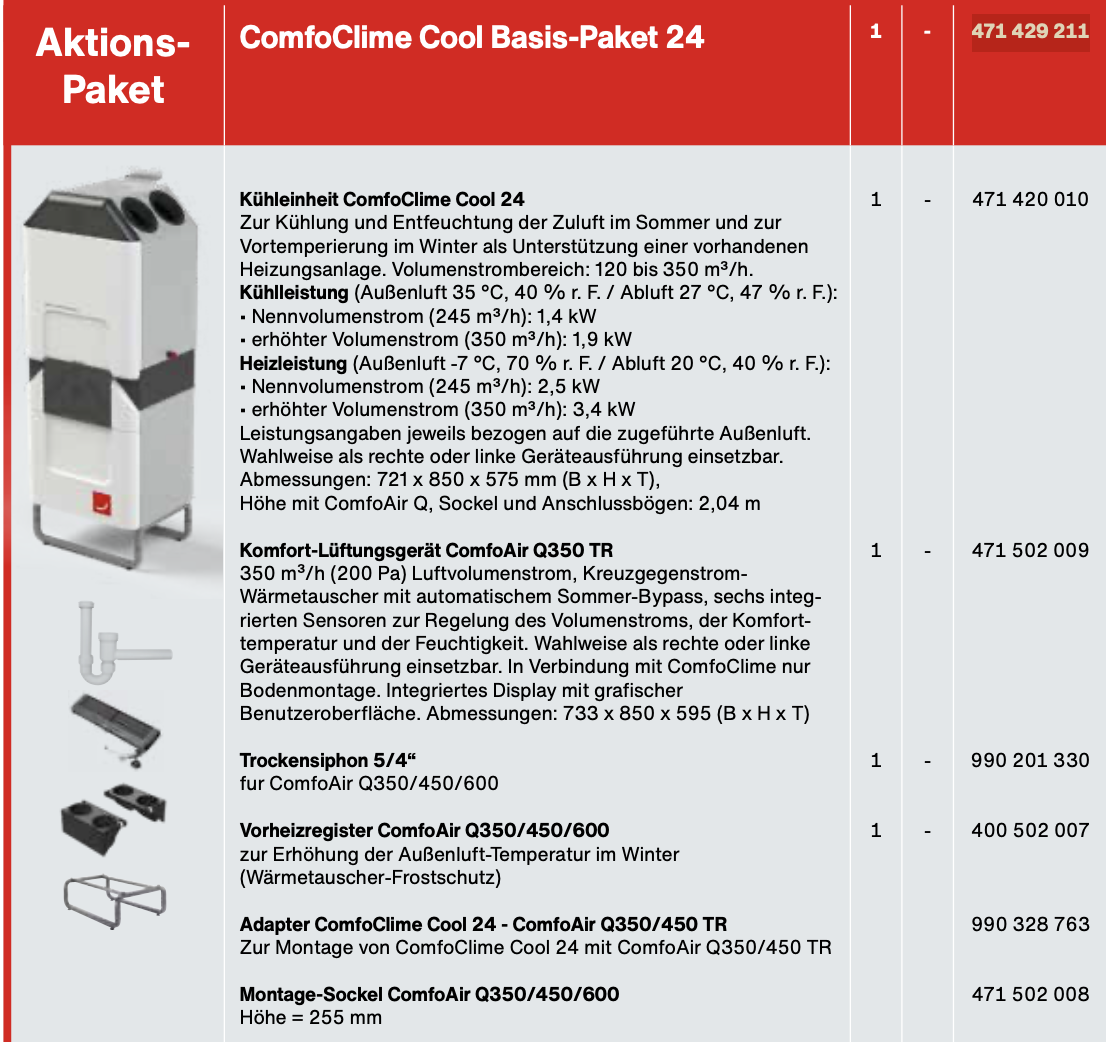

Die bodenmontierte Kühleinheit ComfoClime Cool 24 wurde speziell für den Betrieb mit einem Komfort- lüftungsgerät Zehnder ComfoAir Q350 und Q450 entwickelt. Das Gerät erbringt in Kombination mit dem Zehnder ComfoAir Q 350 und Q450 bei einer externen Pressung von 200 Pa eine Volumenstromleistung bis zu 400 m3/h. Zehnder ComfoClime Cool 24 ist eine zentrale, kompakte und reversible Wärmepumpe mit integriertem modulierendem Sommer- und Winter- Bypass. Das Gehäuse besteht aus lackiertem Stahlblech und ist akustisch und thermisch stark gedämmt, was in Verbindung mit der hochentwickelten Lüftertechnologie einen sehr geringen Geräuschpegel sicherstellt. Zehnder ComfoClime Cool 24 ist serienmäßig WLAN-fähig, wird über die Zehnder ComfoClime Control-App gesteuert und benötigt keinen Inbetriebnahmeprozess. Das Gerät kann wahlweise als rechte oder linke Geräteausführung eingesetzt werden. Zehnder ComfoClime Cool 24 wird anschlussfertig geliefert und kann, wie auch andere Komponenten, dank des ausgeklügelten Designs mit Schwerpunkt auf die Zugäng-lichkeit der Komponenten für Service und Wartung leicht ausgetauscht werden. Jeder Luftanschluss kann durch 4 x 45 Grad drehbare ComfoPipe Compact Bögen DN 160 (Art.-Nr. 990 328 694) individuell ausgerichtet werden. Abmessungen: 580 x 720 x 840 mm ( L x B x H) Flow Control-Technologie und konstante Luftmenge Automatischer und temperaturgeregelter Bypass Adaptive Komfort-Temperaturregelung Automatischer Frostschutz Kondensatanschluss: DN 32 Netzanschluss: 230 V, 50 Hz Einsatzbereich: +10 °C bis 40 °C im Aufstellungsraum Volumenstrom: 200 bis 400 m3/h bei einem Außendruck von 200 Pa Leistungsaufnahme: Maximal 1100 W Typ: Bodenmontierte Kühleinheit Zehnder ComfoClime Cool 24 Marke: Zehnder Comfosystems Artikelnummer: 471 420 010   Die Kühleinheit ComfoClime Cool  ( Lieferung ohne Adapter)wurde speziell für den Einbau in energieeffizienten Gebäuden entwickelt. An heißen Sommertagen kommt es in solchen Gebäuden oft zu Überhitzungen und damit zu einem unangenehmen Raumklima. Dies kann nächtliche Schlafstörungen und erhöhte Gesundheitsrisiken mit sich bringen. Zehnder ComfoClime Cool verhindert Überhitzungen und sorgt automatisch für ein optimales Raumklima. Dabei passt sich die Wärmepumpe dank Inverter-Technologie an den jeweiligen Leistungsbedarf an, dadurch wird der Wirkungsgrad maximiert und der Stromverbrauch minimiert. In Verbindung mit einem Lüftungsgerät Zehnder ComfoAir Q sorgt es stets für wohltemperierte, gefilterte, frische und entfeuchtete Luft im Gebäude. Im Winter kann es zusätzlich zur Unterstützung der vorhandenen Heizungsanlage verwendet werden, indem es die Zuluft auf eine angenehme Temperatur vorwärmt. Zehnder ComfoClime Cool kombiniert die „passive“ Energierückgewinnung des Komfortlüftungsgerätes Zehnder ComfoAir Q mit dem „aktiven“ Beitrag einer reversiblen Luft/Luft-Wärmepumpe. Das Gerät ist eine ideale Lösung für Neuinstallationen, aber auch für die Nachrüstung von bestehenden Lüftungsanlagen mit Zehnder ComfoAir Q-Lüftungsgeräten. Zehnder ComfoClime Cool gibt es in zwei Ausführungen: ComfoClime Cool 24 und ComfoClime Cool 36. Zehnder ComfoClime Cool 24 kann mit den Komfort-Lüftungsgeräten Zehnder ComfoAir Q350 oder Q450 kombiniert werden. Diese Ausführung ermöglicht die Temperaturregelung und die Entfeuchtung der Zuluft zwischen 200 m³/h und 400 m³/h bei einem Außendruck von 200 Pa für ein maximales Wohlfühlklima. Wiederum der Zehnder ComfoClime Cool 36 lässt sich mit dem Komfort-Lüftungsgerät Zehnder ComfoAir Q600 ST kombinieren, diese Ausführung kann bei einer externen Pressung von 200 Pa eine Volumenstromleistung zwischen 315 m³/h und 600 m³/h erbringen. Die Wärmepumpe wird mit dem leistungsstarken Kältemittel R32 betrieben.     Die gesamte Anlage muss auf dem Fussboden aufgestellt werden. Das Zehnder ComfoAir Q wird auf einem Sockel positioniert (der Sockel ist separat zu bestellen). Die Kühleinheit Zehnder ComfoClime Cool 24 wird direkt auf das Lüftungsgerät Zehnder ComfoAir Q350 / 450 angeschlossen. Hierfür wird der mitgelieferte Adapter oben auf dem Lüftungsgerät positioniert. So kann die Kühleinheit Zehnder ComfoClime Cool 24 einfach platziert werden. Eine ComfoNET-Schnittstelle ermöglicht die Kommunikation der Regelung mit dem Lüftungsgerät. Die Verankerung an der Wand mittels des mitgelieferten Befestigungsbügels ist unbedingt erforderlich (Kipp- schutz im Zusammenhang mit der Sicherheit bei Inspektions-/Wartungsarbeiten). Details siehe Montageanleitung. Achtung! Eine Wandmontage oder seitliche Platzierung neben dem Zehnder ComfoAir Q ist nicht möglich!   Installationsbedingungen Die Anlage muss folgenden Bedingungen entsprechen: ■ Der Aussenluftkanal bis zum Gerät und der Fortluftkanal müssen dampfdicht isoliert werden. Auf diese Weise kann sich an der Aussenseite des Kanals kein Kondenswasser bilden. ■ Auch der Zuluftkanal in der Wohnung muss dampfdicht isoliert werden. Aufgrund von Kälteverlusten in den Kanälen empfehlen wir daher, auch die Zufuhrkanäle thermisch zu isolieren. ■ An das System darf auf keinen Fall eine Motor- Dampfabzugshaube angeschlossen werden. ■ Die Luftleitungsanschlüsse müssen einen Durchmesser von mindestens 180 mm aufweisen. Um die höchste Effizienz zu erreichen, empfiehlt sich ein weiterführender Rohrdurchmesser von 200 mm mit der entsprechend ausgelegten Anzahl an Abluft- und Zuluft-Auslässen. Zudem ist zu beachten, dass die Aussen- und Fortluftleitungen bzw. Öffnungen entsprechend ausgelegt sind. ■ Im Gebäude muss ein effektiver Sonnenschutz (Markisen, Storen) vorhanden sein. ■ Anzahl und Grösse der Auslässe müssen für eine Luftvolumen von mind. 315 m3/h geplant werden.     Am Kondensatanschluss muss bauseitig ein Siphon mit einer Mindest-Sperrwasserhöhe von 100 mm angeschlossen werden 1 Achtung: Das Gerät darf nicht direkt an den bauseitigen Ablauf angeschlossen werden!    Kühleinheit ComfoClime Cool 24 (ohne Adapter)ZE Kühleinheit ComfoClime Cool 24 Die bodenmontierte Kühleinheit ComfoClime Cool 24 wurde speziell für den Betrieb mit einem Komfortlüftungs- gerät Zehnder ComfoAir Q350 und Q450 entwickelt. Das Gerät ist in Kombination mit dem Zehnder ComfoAir Q350 und Q450 bei einer externen Pressung von 200 Pa auf einen Volumenstrom von 200 bis zu 400 m3/h ausgelegt. Im Zehnder ComfoClime Cool 24 arbeitet eine modulierende, kompakte und reversible Wärmepumpe mit integriertem Bypass. Das Gehäuse besteht aus lackiertem Stahlblech und ist akustisch und thermisch hochgedämmt, was in Verbindung mit modernster Lüftertechnologie einen sehr niedrigen Geräuschpegel sicherstellt. Zehnder ComfoClime Cool 24 ist serienmäßig WLAN-fähig und wird über die Zehnder ComfoClime Control-App gesteuert. Das Gerät kann wahlweise als rechte oder linke Geräteausführung eingesetzt werden, wird anschlussfertig geliefert und ist dank des ausgeklügelten Designs mit Schwerpunkt auf Zugänglichkeit der Komponenten für Service und Wartung optimiert. Jeder Luftanschluss kann durch 4 x 45 Grad drehbare ComfoPipe Compact Bögen DN 160 (Art.-Nr.990 328 694) individuell ausgerichtet werden (nicht im Lieferumfang). Hinweis: Zur Kondensatabführung muss bauseitig ein Siphon DN 32 mit einer Mindest-Sperrwasserhöhe von 100 mm angeschlossen werden.   Abmessungen incl. ComfoAir Q350/450 TR und Montagesockel: Höhe: 1951 mm Breite: 733 mm Tiefe: 562 mm Gewicht: 60 kg (ohne ComfoAir Q350/450) Leistungsaufnahme: max. 1100 W Stromaufnahme: max. 4,87 A Netzanschluss: 230V / 50Hz Kältemittel: R32, 0,65kg Volumenstrom: 200 bis 400 m3/h Kühlleistung: bis zu 2,8 kW Heizleistung: bis zu 4,1 kW EER: bis 4,6 COP: bis 5,2 (Kühl-, Heizleistungs- und Effizienzangaben immer in Verbindung mit ComfoAir Q) und bezogen auf die Außenluft   Erforderliches Zubehör: Montagesockel (471 502 008) Adapter ComfoClime Cool 24 990328763 ComfoAir Q350/450 TR (990 328 763) Geräteanschlussbögen (990 328 694) Siphon DN32 (bauseits zu stellen) Typ: ZE Kühleinheit ComfoClime Cool 24 Fabrikat: Zehnder Comfosystems Artikelnummer: 471 420 010
